選礦設備磁鐵石英巖的浮選工藝流程

     二次旋流器的溢流自流給入二次磁選機進行選別作業。二次磁選拋尾，精礦用泵給入細篩作業，篩上產品自流給入三次磁選機（濃縮磁選），篩下產品自流給入五次磁選機。
     濃縮磁選拋尾，精礦自流給入三次球磨機進行磨礦作業，三次球磨的排礦用泵給入三次旋流器，三次旋流器與三次球磨組成閉路磨礦，三次旋流器的溢流返回細篩給礦泵池。
     五次磁選拋尾，精礦用泵給人直徑12600mm×14000mm高濃度礦漿攪拌槽，礦漿經攪拌均勻，再用泵給入反浮選作業分礦箱。
     反浮選作業的礦漿進入第一個攪拌槽之前加入玉米淀粉和NaOH，然后自流給入第一個攪拌槽加溫攪拌，在其出口加入CaO，自流入第二個攪拌槽，在攪拌槽出口加入ME，自流入第三個攪拌槽。
     經三個攪拌槽連續攪拌后，礦漿流入粗選浮選槽進行粗選，其槽底流進精選浮選槽，泡沫流進一次掃選浮選槽；精選浮選槽的底流為最終鐵精礦，用泵打到過濾車間進行過濾，泡沫產品返回粗選；一次掃選的泡沫流進二次掃選．二次掃選的泡沫流進三次掃選，三次掃選的泡沫為最終尾礦，流入總尾礦庫；三次掃進的底流進二次掃選，二次掃選的底流進一次掃選，一次掃選的底流返回粗選。每段浮選作業的首槽使用BF浮進機作為吸人槽，整個反浮選系統礦漿就可以達到完全自流。

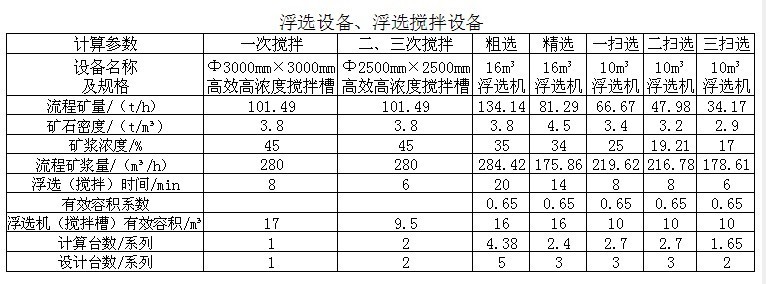

     磁鐵石英巖浮選選礦設備配置及技術指標
